干式高壓試驗變壓器的技術介紹

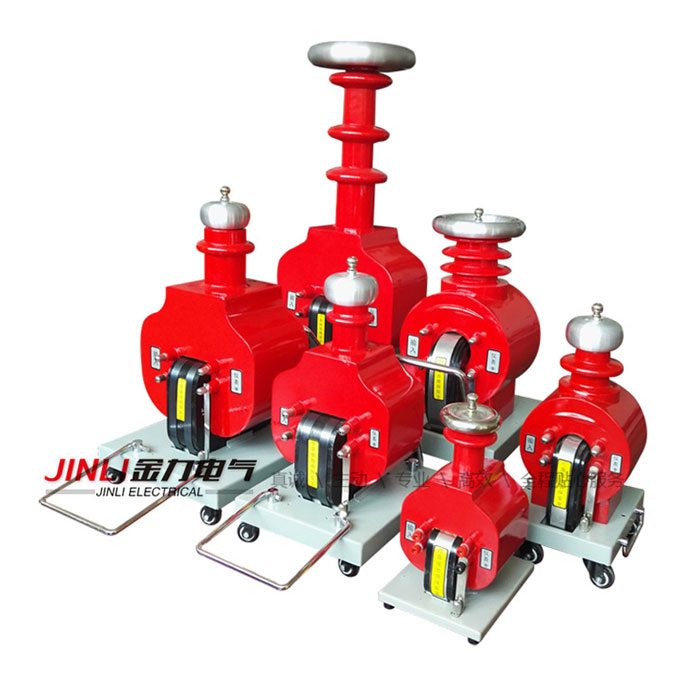

一、JL1008干式試驗變壓器概述

JL1008干式試驗變壓器又稱升壓器，是發電和供電設備、各種電氣產品和絕緣工具材料進行電氣強度試驗的必備設備。

我公司生產的JL1008干式試驗變壓器系列徹底改變了老式試驗變壓器又笨又大又重的落后局面，裝上我公司生產的高壓硅樁后，可提供DC高壓試驗電源。配有控制箱(套)、自動保護微安表、球隙等輔助設備。，特別適用于野外測試，使繁重的工作變得方便、快捷、輕松、靈活，大大提高了效率。因此受到電力系統和大型廠礦高壓測試人員的歡迎。

二。JL1008干式試驗變壓器結構

干式變壓器JL1008系列產品在設計理念、材料選擇、工藝流程上都是全新的，所以在不降低性能的前提下，盡量減小干式變壓器的體積和重量。

干式變壓器JL1008系列產品采用先進的生產設備進行測試，線圈繞組采用環氧真空澆注，CD型鐵芯采用優質冷軋硅鋼繞制，有效削弱了漏磁。DC耐壓試驗不需要外接硅堆，只需將我公司提供的DC高壓硅堆擰在高壓端即可獲得DC。

三。JL1008干式試驗變壓器的工作原理

干式變壓器JL1008系列產品的輸入電壓為200V或400V，接至配套的控制箱(套)。自耦變壓器將輸入電壓調整到測試變壓器的初級繞組(低電壓)。利用電磁感應原理，根據其匝數與一次繞組的比值，以相同的倍數獲得二次繞組的輸出高壓(高電壓)，可從零伏到額定高值連續調節。在測試DC耐壓和泄漏電流時，只要將高壓硅堆擰在高壓輸出端，就可以得到DC高壓，其幅值是工頻高壓值的1.414倍。
